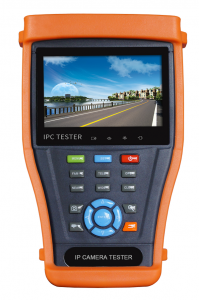

TIP-4,3 Универсальный монитор-тестер аналоговых и IP-видеокамер (базовая модель)

Описание Tezter TIP-4,3

Tezter TIP-4,3 - Универсальный монитор-тестер аналоговых и IP-видеокамер (базовая модель). Поддержка ONVIF. Доступ в Web-интерфейс камеры с помощью встроенного браузера. Android-приложения для управления камерами. Интерфейсы: Wi-Fi, Ethernet, HDMI, RS-485, CVBS, Audio. Тестирование: Уровни видеосигнала, Audio, проверка UTP-кабеля, тест IP-сетей, измерение РоЕ-напряжения. Возможности: генератор CVBS, PTZ-управление, Мониторинг интерфейсов RS232/RS485, HDMI-генератор, источник питания PoE (48V, 24Вт), источник питания DC5V/2А (USB), источник питания DC12V/2А.Touch-screen LCD дисплей -4.3", 800x480. Стандарт Wi-Fi: 802.11 b/g/n, до 150 Мбит/с. Разъемы: Вх. BNC/ клм.(RS232)/ клм.(RS485)/ RJ45 x 2/ RJ45(PoE)/ jack 3.5мм(Audio)/ слот MicroSD. Вых.- BNC/ HDMI/ разъем (DC12V/2A)/USB/ jack 3.5мм(Audio). Батарея Li-Pol, 7.4В, 5000мА*ч. Размеры 212 х 136 х 57мм. Рабочая температура от -10°С до 50°С.

Линейка тестеров TIP-4,3 представляет собой ряд многофункциональных портативных устройств для настройки и обслуживания аналоговых и IP-видеосистем а также других устройств безопасности.
Разрешение дисплея 800x400 позволяет воспроизводить изображение с HD-камер, а также с аналоговых камер с высоким разрешением. Поддержка спецификации ONVIF, наравне с традиционными аналоговыми методами управления, комбинации тачскрина и клавиш управления делают тестеры удобными в эксплуатации и дружественными к пользователю.

Тестеры также являются удобным инструментом для тестирования сетей Ethernet. С их помощью можно тестировать напряжение PoE, производить поиск и тестирование IP-адресов с помощью PING. Тестеры могут выполнять функции трассировщика кабелей, служить источником питания PoE и 12в 2А для видеокамер.

Тестеры способны значительно упростить и облегчить тестирование видеосистем, поиск неисправностей и проверку видеосигнала и кабеля при монтаже, а также настройку угла положения видеокамеры, сканирование и тестирование IP-соединений. С их помощью можно легко оценить качество входящего аудиосигнала, измерить входное PoE-напряжение, осуществить передачу питания к камере, а также управление PTZ скоростной купольной камеры.

Некоторые модели имеют встроенный рефлектометр для нахождения повреждений и дефектов кабельной линии.
С помощью этих недорогих приборов можно значительно повысить производительность труда монтажника, который сможет самостоятельно осуществлять проверку монтируемых ССTV систем, что поможет сэкономить время и снизить трудозатраты.

Особенности:
4.3" TFT-LCD сенсорный экран экран с разрешением 800 x 400;
Поддержка камер ONVIF;
Встроенный Wi-Fi, способный принимать сигнал беспроводной камеры;
Вывод HDMI–сигнала, поддержа 1080P;
Автоматическое определение и воспроизведение сигналов форматов PAL/NTSC;
Поддержка PTZ-протоколов, таких как: Pelco-P, Pelco-D, SAMSUNG и т.д;
Регулируемая яркость, контрастность, насыщенность ЖК-дисплея
10-кратное увеличение изображения;
Сохранение снимка экрана в формате JPG на Micro-SD карту;
Светодиодный фонарик;
4Gb микро-SD карта и слот для микро-SD карты;
Подстройка параметров экрана – яркости, насыщенности, цветности;
Генератор тестового видеосигнала;
Трассировщик кабеля;
Тестирование IP-соединения (PING) с IP-оборудованием;
Сканирование IP-адресов, чтобы быстро найти свободный адрес для подключаемого IP-оборудования;
Измерение PoE-напряжения;
Поддержка RS232 ,RS485 и RS422 интерфейсов; скорость потока от 600 до 115200bps (бит в секунду);
Функция тестирования UTP-кабеля;
Анализ командных данных. Захват и анализ контрольных данных стандарта RS485, которые помогают технику найти и устранить проблему;
Контроль PTZ. Поворот по двум координатам, регулирование приближения объектива, настройка фокуса, диафрагмы и установка и вызов параметров камеры;
Выходной постоянный ток с напряжением 12В и силой 2А (DC12V 2A), для питания камеры;
Питание PoE 24 ватта для IP-камеры;
Запись и воспроизведение аудиосигнала;
Литий-ионная полимерная батарея (DC 7.4V 5000мА*ч) – обеспечивает работу тестера в течении 16 часов после зарядки в течении 8 часов;
Индикатор уровня аналогового сигнала;
Сканирование PTZ-адресов и отображение ID PTZ-камеры;
воспроизведение и просмотр;
Сканирование свободных IP-адресов;
Индикация PoE-порта (тестер отправляет специальные сигналы на подключенный PoE-порт, и индикатор порта начнет мигать с другой частотой);
Тестирование кабеля. Определение статуса соединения, отображение соответствия жил кабеля и его типа;
Cумка и ремень для удобной переноски;

Технические характеристики Tezter TIP-4,3

Дисплей: Touch-screen LCD дисплей 4,3", OSD-меню
Разрешение : 800х480
ОС: Android
Ethernet: 10/100Мбит/с; RJ-45х1.
WiFi: IEEE 802.11 b/g/n; до 150Мбит/с.
Тестирование сети: Сканирование IP адресов; индикация портов; мониторинг соединений (PING).
IP-камеры: ONVIF/ONVIF HD; Browser; приложения для мобильных устр-в.
CVBS (композитный видеосигнал): NTSC/PAL ; PEAK/ SYNC/ COLOR BURST; запись (видео, скриншот); воспроизведение; ZOOM; тест.таблицы; BNC(вх)х1; BNC(вых)х1.
AHD: -
CVI/TVI: -
Аудио: Уровень аудиосигнала; запись/воспроизведение; TRS3.5мм (вх)х1; TRS3.5мм (вых)х1.
PTZ: RS-232/485; скорость: 600…115200бит/с; до 30 протоколов управления; мониторинг данных; клемм.(винт)
HDMI-генератор: 1080p; HDMI-A(вых)х1.
PoE-тестер: Напряжение; используемые контакты.
Источник PoE: DC48V, 24Вт; pin: 1,2,3,6.
Тестерование кабелей: Распиновка RJ-45; целостность кабеля
Обнаружение UTP-кабеля: -
Локатор повреждений и дефектов кабельных линий (TDR): -
Измерение оптической мощности: -
Тестер опт.линий: -
Цифровой мультиметр: -
Слот для MicroSD-карты: до 32 ГБ (4 ГБ в комплекте)
Выходное питание : DC12V/2A; DC5V/2A (USB).
Аккумуляторная батарея: Li-pol, 7,4V, 5000мА/ч (зарядка - 7~8ч, работа - до 16ч)
Рабочая температура: -10... +50?
Размеры (мм): 212х136х57
