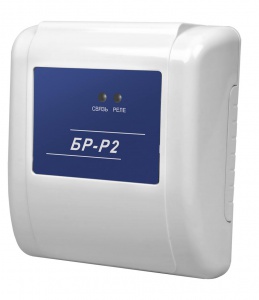

БР-Р2 Устройство исполнительное радиоканальное
Под заказ В корзину
Назначение Устройство радиоканальное исполнительное БР-Р2 предназначено для удаленного управления электропитанием внешних устройств посредством коммутации нагрузки с помощью контактов перекидного реле. Особенности Коммутация нагрузки напряжением до ~250В, ток до ~16А/~8А*; Питание от: батареи питания 3В (основной и резервной); внешнего источника питания 12В (РИП); сети переменного тока 220В. Выход 12/24В для питания внешних устройств. Управление БР-Р2 осуществляется: кнопками на панели индикации и управления БИУ-Р2; брелоками через центральный блок; брелоками напрямую; брелоками через другое исполнительное устройство (БР-Р2 или Розетка-Р2); при работе сценариев; удалённо с телефонов при помощи голосового меню. Контроль целостности линий входа и выхода коммутируемой нагрузки. Контроль выхода 12/24В на короткое замыкание и обрыв. Входы для подключения линии контроля внешнего устройства и выхода «неисправность» РИП. Исполнительное реле может находиться в состоянии «замкнуто», «разомкнуто», либо переключаться в режимах «1/1» (1 секунда – выкл., 1 секунда – вкл.) или «1/2» (1 секунда – выкл., 2 секунды – вкл.); При пропадании внешнего питания 220В или РИП 12В, питание БР-Р2 получает поочередно от двух батарей: основной и резервной. При разряде основной батареи, устройство переходит на работу от резервной. Наличие и работоспособность батарей периодически тестируется. При пониженном заряде БР-Р2 посылает на прибор сигнал о разряде основной батареи. (*) - В зависимости от варианта БР-Р2;
Технические характеристики
| Количество реле | 1 |
| Количество линий контроля | 1 |
| Напряжение питания от сети ~50/60 Гц | ~100-240 В |
| Номинальное напряжение питания от РИП | 13,5 В |
| Допустимое напряжение питания от РИП | 11-14 В |
| Тип батарей питания. Основноя и резервная | литиевая батарея CR123A 3,0 В |
| Коммутируемая нагрузка, не более | ~250 В 50/60 Гц ~16 А * |
| Коммутируемая мощность, не более | 3,5 кВт * |
| Постоянное напряжение коммутируемое реле, не более | = 30 В |
| Оконечный резистор. Входы ЛК и НЕИСПР | 7,5 кОм |
| Минимальное напряжение, при котором возможен контроль исполнительной линии (ИЛ) | 10 В |
| Ток контроля ИЛ при напряжении =10 В / ~ 220 В | 0,2 мА / 3,5 мА |
| Максимальная дальность работы с брелоками * | до 200 м |
| Время непрерывной работы от одного комплекта батарей - основной и резервной, при температуре +25 °С, не менее | 12 месяцев |
| Время работы после выдачи сигнала разряд основной батареи, не менее | 2 месяца |
| Степень защиты оболочкой по ГОСТ 14254 | IP10 |
| Габаритные размеры, не более | 111?105?40 мм |
| Масса с батареями питания, не более | 220 г |
| Диапазон рабочих температур | минус 10 … +50 °С |
(*) - Возможен вариант выпуска БР-Р2 с меньшей коммутируемой нагрузкой - до 8А, 1,7кВт
